GLAFIL(グラフィル)

GLAFIL(グラフィル)は、有限会社タクミが輸入・販売している建築窓ガラス用フィルムです。

ラインナップには、飛散防止や日射調整(遮熱)、目隠し装飾や貫通防止などのスタンダードフィルムはもちろん、凹凸ガラスにも施工可能なフィルム「Uシリーズ」を加えた、窓ガラス用フィルムスタンダードセレクションです。

GLAFIL表紙
GLAFIL品番ページ

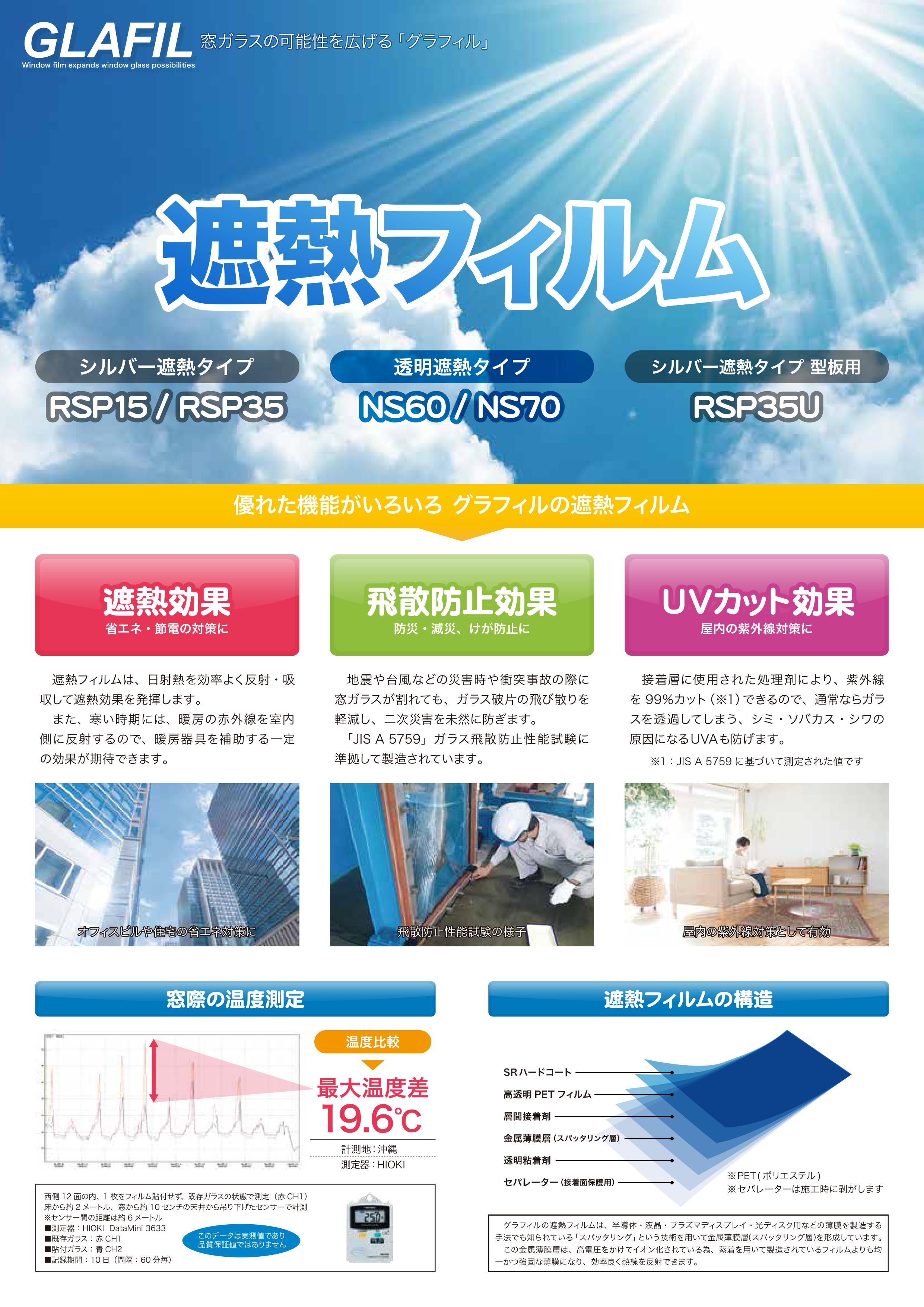

GLAFIL遮熱フィルム特集01

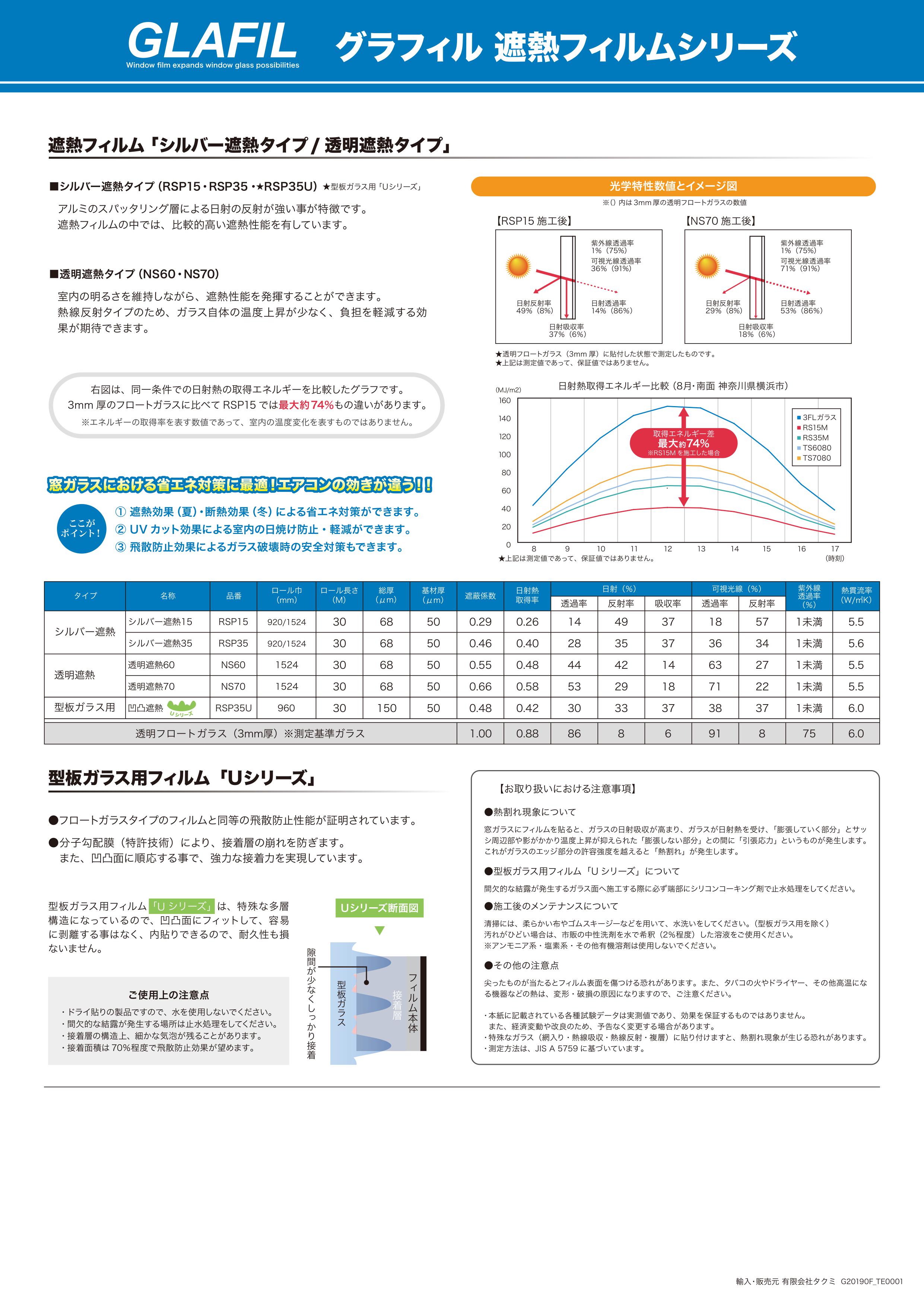

GLAFIL遮熱フィルム特集02

GLAFIL【光学特性表】

品番

ロール幅

(mm)
ロール

長さ

(M)
総厚

基材厚

(μm)

遮蔽

係数

日射熱

取得率

日射

(%)

可視光線

(%)

紫外線

透過率

(%)

熱貫流率

(W/㎡K)
透過率 反射率 吸収率 透過率 反射率
RSP15

920

1524

30 68 50 0.29 0.26 14 49 37 18 57 1未満 5.5
RSP35

920

1524

30 68 50 0.46 0.40 28 35 37 36 34 1未満 5.6
NS60 1524 30 68 50 0.55 0.48 44 42 14 63 27 1未満 5.5
NS70 1524 30 68 50 0.66 0.58 53 29 18 71 22 1未満 5.5
FC-01 1270 30 75 50 0.88 0.77 83 7 10 85 10 1未満 5.9
MT-01 1524 30 67 50 0.81 0.71 61 8 31 57 9 1未満 6.0
SN50

920

1524

60

30

68 50 0.96 0.85 80 8 12 88 9 1未満 6.0
SN200 1524 30 225 200 0.94 0.83 76 8 16 86 9 1未満 5.9
SN350 1524 30 350 300 0.94 0.83 79 9 12 87 10 1未満 6.0
SN50U 960 30 150 50 0.92 0.81 75 8 17 83 17 1未満 6.0
RSP35U 960 30 150 50 0.48 0.42 30 33 37 38 37 1未満 6.0
SN200U 960 15 390 188 0.80 0.70 60 8 32 70 9 1未満 5.6

透明フロートガラス(3mm厚)

※測定基準ガラス

1.00 0.88 86 8 6 91 8 75 6.0

GLAFIL【設計施工価格】

品番 名称 製品巾(mm) 設計価格(m2
RSP15 シルバー遮熱15 920/1524 12,000円
RSP35 シルバー遮熱35 920/1524 12,000円
NS60 透明遮熱60 1524 14,000円
NS70 透明遮熱70 1524 14,000円
FC-01 フロストクリスタル 1270 9,000円
MT-01 マットホワイト 1524 9,000円
SN50 飛散防止 920/1524 10,000円
SN200 貫通防止 1524 14,000円
SN350 強貫通防止 1524 18,000円
SN50U 凹凸飛散防止 960 16,000円
RSP35U 凹凸遮熱 960 15,000円
SN200U 凹凸貫通防止 960 20,000円
※上記設計価格は、材工共の参考価格です。消費税は含まれておりません。
