透明遮断熱フィルム NS70LE
- 飛散防止
- UVカット
- 遮熱
- ハードコート
- 断熱
- プレミアム
- 透明遮熱
夏冬兼用に開発され暑さ対策・寒さ対策の両方に対応したプレミアムな遮熱断熱フィルムです。
● サイズ(ロール幅）
- 1270mm
- 1524mm
製品仕様
● 光学特性・熱特性
|
フィルム 全厚 (μm) |
PET 基材厚 (μm) |
遮蔽係数 |
日射熱 取得率 |
日射（%） | 可視光線（%） |
紫外線 （%） |
熱貫流率 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 透過率 | 反射率 | 吸収率 | 透過率 | 反射率 | 透過率 | W/㎡K | ||||
| 92 | 50 | 0.61 | 0.54 | 48 | 30 | 22 | 68 | 19 | 1未満 | 4.6 |
- ■可視光線透過率
- ガラスの外側に照射される可視光線の量を「100」とし、それがガラスを通過して内側に到達する量を表した数値。100に近いほど明るくなります。
- ■遮蔽係数
-
厚さ3mmの透明ガラスを「1.0」として、日射熱をどれだけ遮るかを表す数値です。数値が小さいほど遮熱効果が高くなります。
- ※上記の値は、保証値ではありません。
- ※透明フロートガラス(3mm厚)にフィルムを貼って測定しています。
- ※製品の仕様等は改良のため、予告なく変更する場合があります。
この製品はJIS A 5759に
準拠しています
- JIS A 5759とは？
- JIS A 5759は、建築窓ガラス用フィルムの品質・性能に関する日本産業規格です。光学特性、耐久性、飛散防止性能、遮熱性能、防犯性能といった各種性能項目について、試験方法・測定条件・品質基準が体系的に規定されています。同規格への適合は、指定された試験機関による第三者評価を経て確認されるものであり、製品性能の客観的な担保として、設計・仕様検討における選定根拠となります。
● この製品に該当する規格種類と記号
- SC-1
-
SC-1：日射調整フィルム（内貼り用）
室内のガラス面に貼り付け、太陽光の日射熱を調整・遮蔽するフィルムです。JIS規格における耐候性試験時間は1,000時間と規定されています。なお、可視光線透過率や遮蔽係数の数値に応じてA〜Eの性能区分が設けられています。詳細な区分内容については日本ウインドウ・フィルム工業会をご参照ください。
- LE
-
LE：低放射フィルム（内貼り用）
室内側に施工し、冬場などに室内の暖房熱が窓から逃げるのを防ぐ（熱貫流率を抑える）断熱フィルムです。 JIS規格における耐候性試験時間は1,000時間と規定されています。可視光線透過率や熱貫流率の数値に応じてA〜Dの性能区分が設けられています。詳細な区分内容については日本ウインドウ・フィルム工業会をご参照ください。
製品説明
● 特長
- 遮熱性能（夏期）
- 屋外からの日射熱の流入を軽減します
- 断熱性能（冬期）
- 暖められた熱を外へ逃がしにくくします
- 日照調整機能別
- 反射タイプ（シルバー）：RSP35LE、透明タイプ（クリア）：NS70LEを展開

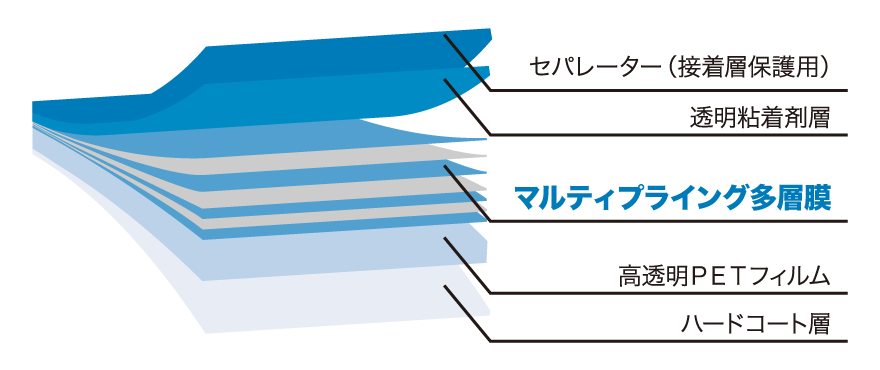

● 構造
マルティプライング多層膜
日射反射効率の良い”金属スパッタリング膜”を含む”ナノメートル”の薄さの膜を何層にも重ねた”マルティプライング多層膜”を採用する事で透過と反射の”光波長の選択”を可能にした製品です。（ナノメートル＝100万部の1ミリメートル）
● 機能
- 遮熱・省エネ性能
- 空調負荷を劇的に低減。遮熱・省エネのスタンダード。金属層が日射を反射・吸収し、効率良く熱を遮断します。
- 紫外線遮蔽性能
- 有害な紫外線(UVA)を約99％カット。インテリア等の劣化と人体への影響を抑制します。
- 飛散防止性能
- JIS規格等準拠。災害時や事故時のガラス飛散を防止し、確かな安全環境を確保
- 透明度・視界確保
- 景観を損なわない高い透明度と、自然な採光による明るい室内環境
比較データ
| 品番 | 遮蔽率（3mmガラスを0とした場合 【遮蔽係数から算出】） |
|---|---|
| 3mm厚 フロートガラス |
0% |
| RSP15 | 77% |
| RSP35 | 52% |
| RSP35LE | 57% |
| RSP15EX | 75% |
| RSP35EX | 58% |
| NS60 | 45% |
| NS70 | 33% |
| NS70LE | 39% |
| CBL80 | 21% |
| 品番 | 可視光線透過率（採光） |
|---|---|
| 3mm厚 フロートガラス |
91% |
| RSP15 | 13% |
| RSP35 | 37% |
| RSP35LE | 37% |
| RSP15EX | 75% |
| RSP35EX | 58% |
| NS60 | 63% |
| NS70 | 70% |
| NS70LE | 68% |
| CBL80 | 78% |
| 品番 | 可視光線反射率 |
|---|---|
| 3mm厚 フロートガラス |
8% |
| RSP15 | 63% |
| RSP35 | 33% |
| RSP35LE | 35% |
| RSP15EX | 75% |
| RSP35EX | 58% |
| NS60 | 27% |
| NS70 | 20% |
| NS70LE | 19% |
| CBL80 | 9% |
よくあるご質問
- 施工時の注意点や最適な施工条件はありますか？
- NS70LEは、高い透明性を持つNS70に「断熱性能」を付加した、透明遮熱フィルムの上位モデルです。
NS70が「明るさや眺望を保ちながら夏の暑さ対策を行う」フィルムであるのに対し、
NS70LEは遮熱に加えて断熱効果も期待できるため、夏冬を通じたオールシーズンの快適性向上を目的とした提案が可能です。
そのため、NS70と比べて
冷房効率だけでなく、暖房効率の改善も意識した提案ができる
年間を通じた省エネ対策として説明しやすい
といった点が特長です。
- NS70LEはどのような現場におすすめですか？
- NS70LEは、透明性を重視しながら、年間を通じた快適性や省エネ効果を求める現場におすすめです。
具体的には、
■ 採光や眺望を重視したオフィス・事務所
■ 明るい室内空間を維持したい住宅・店舗
■ 夏の暑さだけでなく、冬の冷え対策も行いたい建物
といったケースで選ばれています。
「見た目を大きく変えずに、室内環境を改善したい」
というニーズに対応しやすい品番です。
- 施工時の注意点や最適な施工条件はありますか？
- NS70LEは内貼り専用の建築用ガラスフィルムです。
施工時は以下の点に注意してください。
施工前にガラス面の汚れ・油分を十分に除去する
高い透明性を保つため、異物や気泡が残らないよう丁寧に施工する
型板ガラスや凹凸のあるガラスには使用できないため、事前にガラス種を確認する
NS70LEは外貼りに対応しておりません。また、LEタイプの外貼り対応フィルムはございません。
