RSP35LE
  • 飛散防止
  • UVカット
  • 遮熱
  • 日射調整
  • ハードコート
  • 断熱
  • プレミアム

プレミアム遮熱断熱シリーズ。Low-E機能膜を付加することでオールシーズンの省エネ効果が期待できるシルバー遮熱断熱フィルムです。

GLAFILプレミアム遮熱断熱シリーズ

製品仕様

光学特性・熱特性

フィルム
全厚
(μm)		 PET
基材厚
(μm)		 遮蔽係数 日射熱
取得率		 日射（%） 可視光線（%） 紫外線（%） 熱貫流率
透過率 反射率 吸収率 透過率 反射率 透過率 W/m2K
68 50 0.43 0.38 29 34 37 37 35 1未満 4.3
■可視光線透過率

ガラスの外側に照射される可視光線の量を「100」とし、それがガラスを通過して内側に到達する量を表した数値。100に近いほど明るくなります。

■遮熱係数

内側に熱を3mm厚の透明板ガラスの熱を通過させる値を「1」とした数値。
数値が小さいほど遮熱効果があります。

※上記の値は、保証値ではありません。
※透明フロートガラス(3mm厚)にフィルムを貼って測定しています。
※製品の仕様等は改良のため、予告なく変更する場合があります。

製品説明

GLAFIL 遮熱断熱（Low-E）シリーズ
年間を投資手窓周りの快適空間造りに貢献します
特徴
  • 1.遮熱性能（夏期）：屋外からの日射熱の流入を軽減します
  • 2.断熱性能（夏期）：暖められた熱を外へ逃がしにくくします
  • 3.日照調整機能別：反射タイプ（シルバー）、透明タイプ（クリア）
品番 遮蔽係数 日射熱
取得率		 日射（%） 可視光線（%） 紫外線（%） 熱貫流率
透過率 反射率 吸収率 透過率 反射率 透過率 W/m2K
RSP35LE 0.43 0.38 29 34 37 37 35 1未満 4.3
NS70LE 0.61 0.54 48 30 22 68 19 1未満 4.6

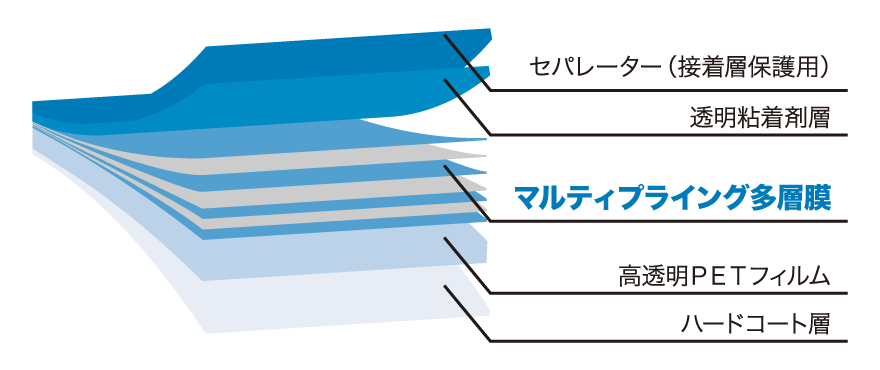

構造
マルティプライング多層膜（NS70LEに採用）

日射反射効率の良い”金属スパッタリング膜”を含む”ナノメートル”の薄さの膜を何層にも重ねた”マルティプライング多層膜”を採用する事で透過と反射の”光波長の選択”を可能にした製品です。（ナノメートル＝100万部の1ミリメートル）

NS70LEマルティプライング多層膜
■逃避熱軽減効果（熱が伝わりにくい）

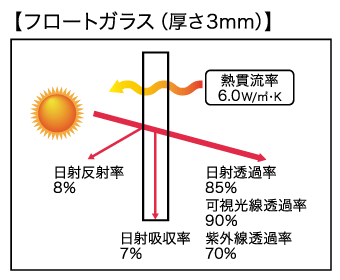

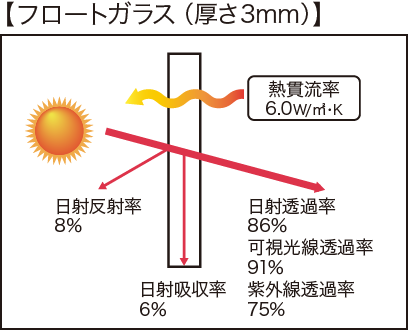

フロートガラス ・・・・・ 6.0 W/m2・K 【基準値】

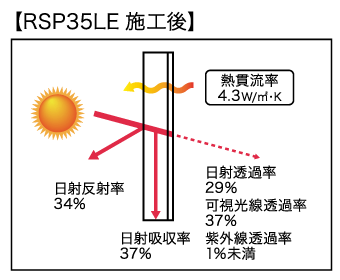

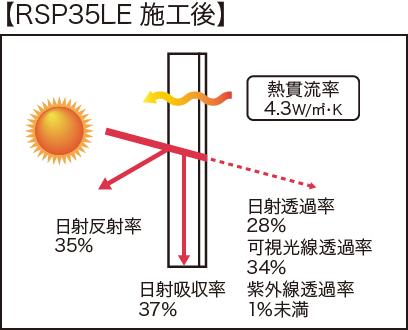

RSP35LE ・・・・・ 4.3 W/m2・K 約28.3%軽減

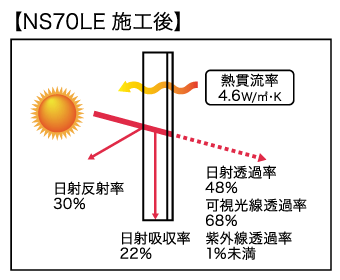

NS70LE ・・・・・ 4.6 W/m2・K 約23.4%軽減

●熱貫流率（U値）：内外の温度差が『1℃』の時、『1時間』あたり『1m 』の面積を通過する熱量をワットで表したもの。※数値が低いほど熱が逃げにくいという事を表しています。

設計価格

16,000円/m2

※表示価格には消費税は含まれておりません。
※特殊な作業（高所作業、切り抜き作業など）がある場合は、別途費用が発生する場合がございます。
※上記設計価格は、材工共の参考価格です。
※設計価格は予告なく変更する場合がございます。

GLAFIL遮熱フィルム比較

品番 遮蔽率（3mmガラスを0とした場合【遮蔽係数から算出】）
3mm厚フロートガラス
0%
RSP15
77%
RSP35
52%
RSP35LE
57%
NS60
45%
NS70
33%
NS70LE
39%
CBL80
21%
品番 可視光線透過率（採光）
3mm厚フロートガラス
91%
RSP15
13%
RSP35
37%
RSP35LE
37%
NS60
63%
NS70
70%
NS70LE
68%
CBL80
78%
品番 可視光線反射率
3mm厚フロートガラス
8%
RSP15
63%
RSP35
33%
RSP35LE
35%
NS60
27%
NS70
20%
NS70LE
19%
CBL80
9%
